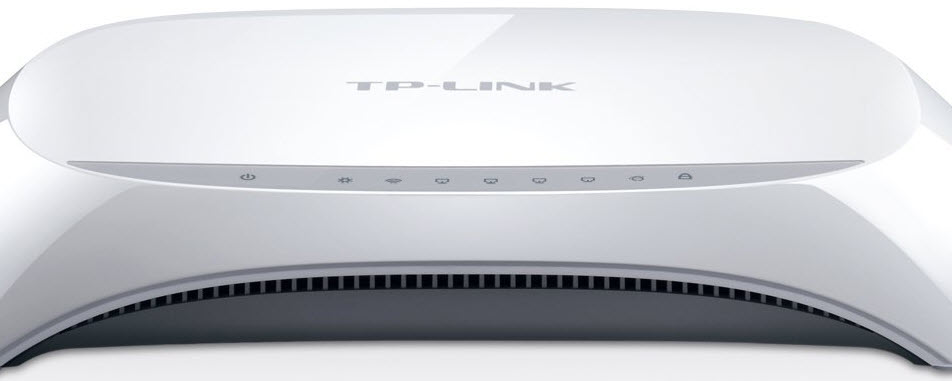

TP-LINK TL-WR840N

نحوه قرارگیری روتر در شبکه های رادیویی برای برقراری اتصال

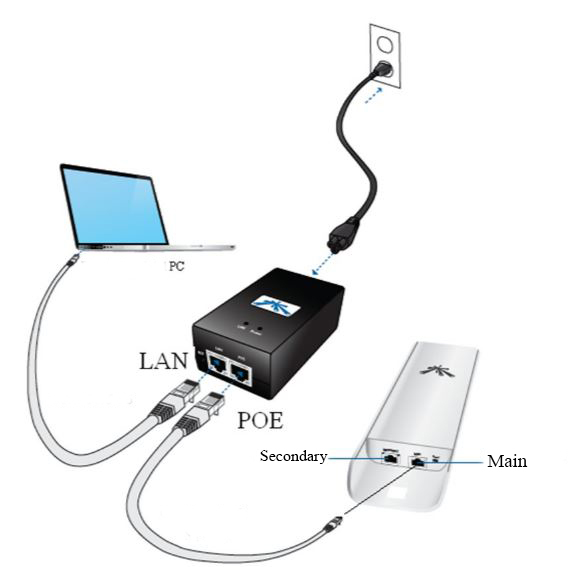

نحوه اتصال POE در شبکه



ابتدا روتر را توسط یک کابل شبکه به کامپیوتر یا لپ‌تاپ متصل کنید. (توجه کنید که کابل را به یکی از پورت‌های LAN1-4 (پورت‌های زرد رنگ) روتر وصل کنید)

وارد تنظیمات کارت شبکه‌ای که سر دیگر کابل را به آن زده‌اید شوید و اختصاص IP به کارت شبکه را طبق راهنمای زیر روی حالت اتوماتیک بگذارید.در صورت وجود یک IP مشخص حتما بعد از اتمام کار تنظیمات قبلی رااعمال کنید.

Control Panel -> Network and Sharing Center -> Change adapter settings

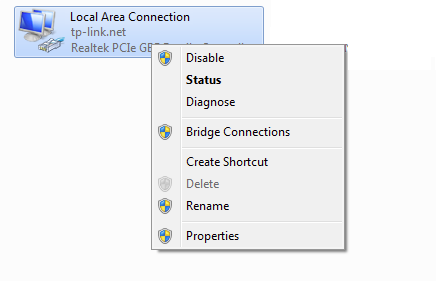

در صفحه باز شده روی آیکون Local Area Connection راست کلیک کرده و گزینه Properties را بزنید.(مطابق شکل زیر)

اتصال شبکه داخلی

در ابتدا وارد تنظیمات کارت شبکه خود شده و حالت اتوماتیک برای اختصاص IP  به سیستم را از مسیر زیر انتخاب کنید.

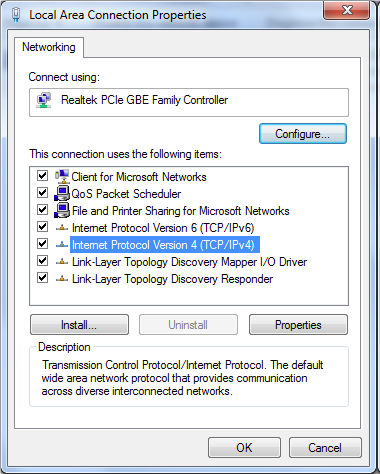

مطابق شکل گزینه (Internet Protocol Version 4 (TCP/IPv4 را انتخاب و دکمه Properties را فشار دهید.

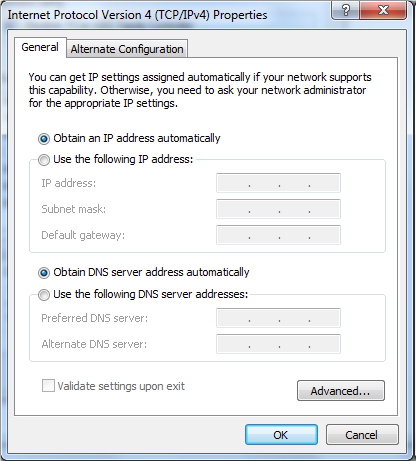

در پنجره جدید گزینه های  Obtain an IP address automatically و Obtain DNS server automatically را انتخاب کنید و در تمامی پنجره‌های باز OK را بزنید

 اتصال از طریق مرورگر به روتر

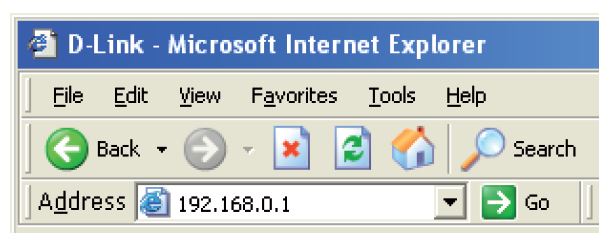

سپس وارد مرورگر شوید و در نوار آدرس مرورگر ۱۹۲٫۱۶۸٫۰٫۱ را وارد کنید ( ip روتر میتواند اعداد دیگر باشد مثلا 192.168.1.1 یا غیره)و Enter را بزنید

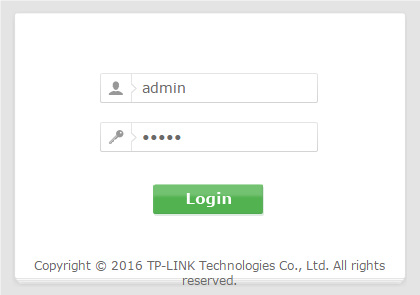

در صفحه ورود به روتر در قسمت username و password کلمه admin را تایپ کنید و دکمه Login را بزنید

 تعریف اکانت اتصال به اینترنت در روتر

در منوی سمت چپ گزینه Network را انتخاب کنید

در زیرمنوی Network روی گزینه WAN کلیک کنید

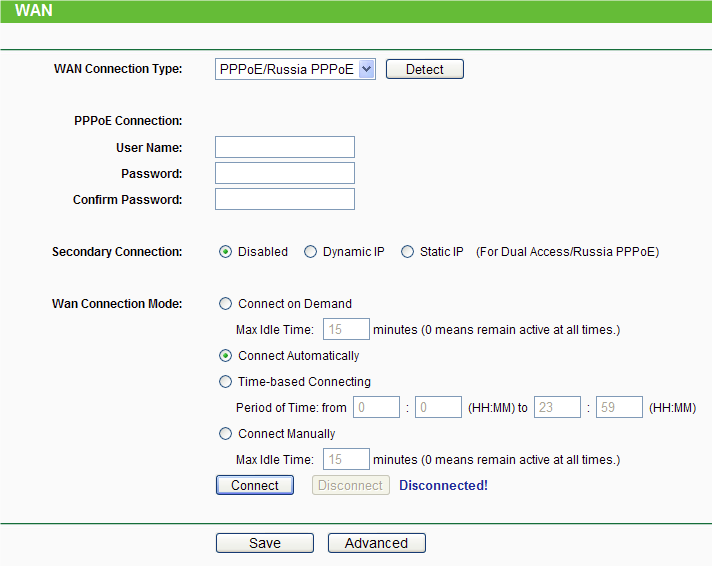

WAN Connection Type را روی گزینه PPPoE قرار دهیددر صفحه‌ی باز شده:

• جلوی عبارت Username نام کاربری اکانت اینترنت و جلوی عبارت Password وConfirm Password کلمه عبور اکانت اینترنت خودتان را وارد کنید
• WAN Connection Mode را روی حالت Connect Automatically قرار دهید.

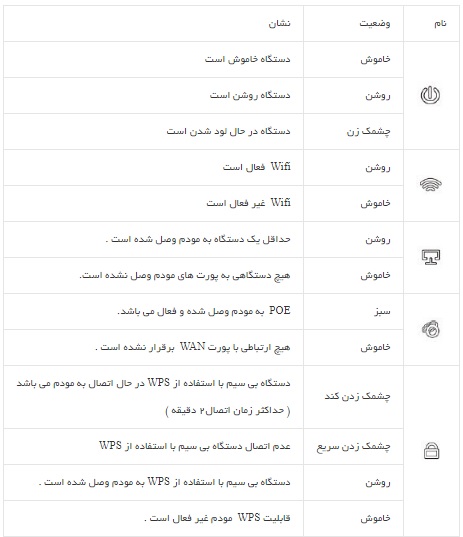

 مفهوم چراغ های روتر TL-WR840N

تنظیمات وایرلس

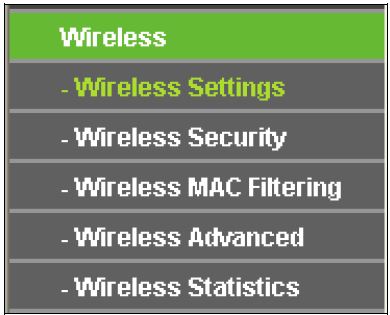

در منوی سمت چپ گزینه Wireless را انتخاب کنید

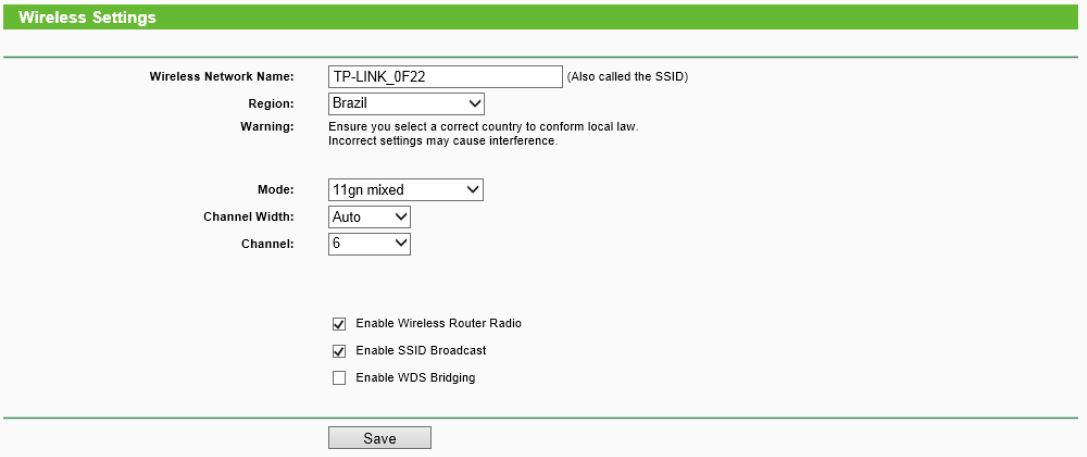

در زیرمنوی Wireless گزینهWireless Settings  را انتخاب کنید

Wireless Network Name: نام دلخواه برای شبکه وای‌فای خود را وارد کنید

 تعریف یا تعویض Password برای شبکه وایرلس

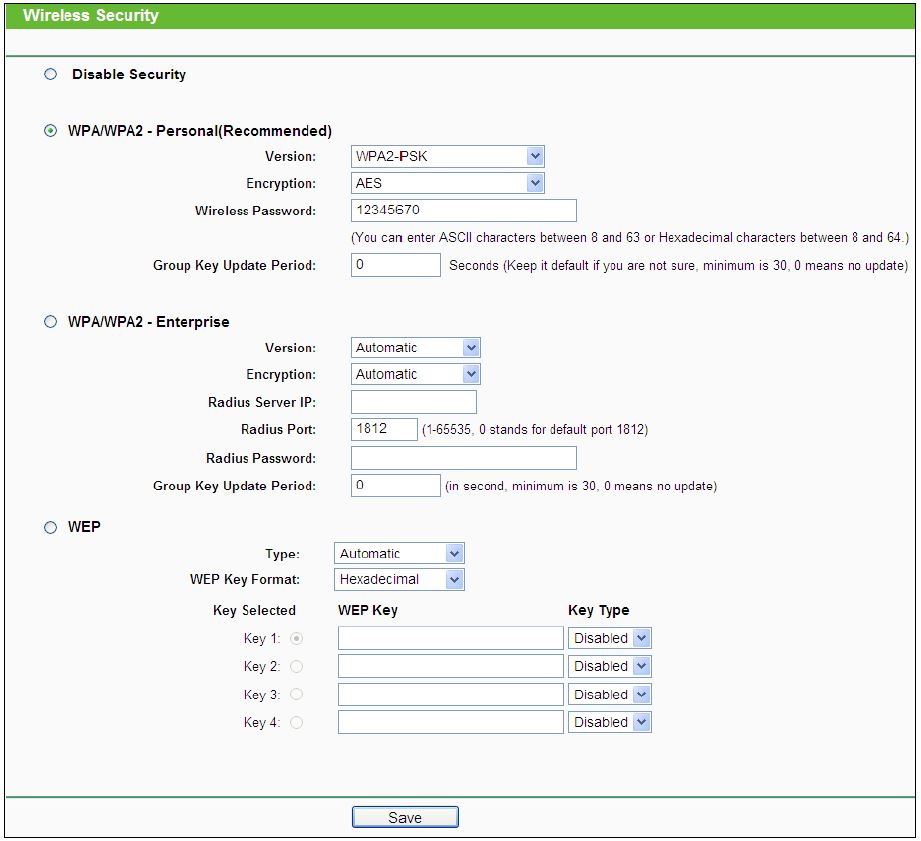

در زیرمنوی Wireless گزینه Wireless Security  را انتخاب کنید

(WPA/WPA2 – Personal (Recommended را انتخاب کنید و تنظیمات را مطابق زیر انجام دهید:

Version: WPA2-PSK

Encryption: AES

Wireless Password: در این قسمت یک پسورد حداقل ۸ کاراکتری وارد کنید

توصیه امنیتی: جهت امنیت بیشتر شبکه وایرلس و کاهش احتمال هک شدن شبکه وایرلس توصیه می‌شود پسورد انتخابی متشکل از حروف بزرگ و کوچک، اعداد و کاراکترهای ویژه (!, @, #, …) باشد.

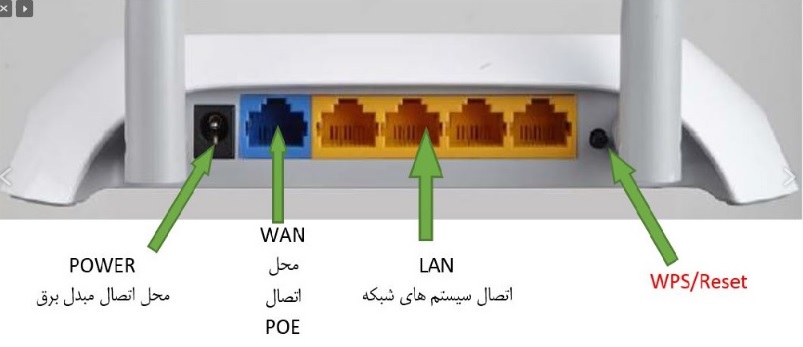

 نمای پشت دستگاه

دکمه WPS/Reset

• برای فعال و غیر فعال کردن WPS دکمه  WPS/Reset را  حدود ۵ ثانیه نگه می داریم .

• برای Reset کردن دکمه WPS/Reset  را بالای ۵ ثانیه نگه می داریم .

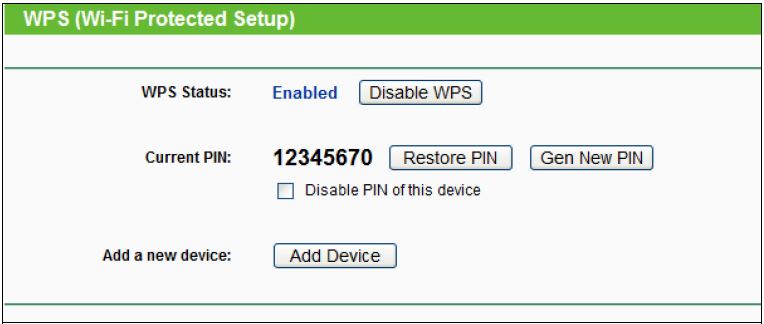

فعال و غیر فعال کردن WPS در تنظیمات روتر

بعد از انتخاب منوی WPS گزینه های زیر را مشاهده می کنیم ، برای غیرفعال کردن WPS دکمه “Disable WPS” را باید فشار دهیم .

در قسمت Current Pin  می توان به صورت دستی پین دستگاه را غیر فعال کرد .

اعمال فیلترینگ MAC

ایجاد MAC Filtering روی شبکه بیسیم روترهای TP-Link

یکی از راه های افزایش امنیت شبکه های بیسیم ایجاد MAC Filtering در این شبکه هاست.

Mf را در روترهای TP-Link میتوان به دو صورت پیاده کرد سازی کرد

• Allow: در این روش فقط دیوایس هایی که مک آدرس آنها را در روتر تعریف کرده ایم اجازه اتصال به شبکه wifi را دارند و سایر دیوایس ها نمی توانند به شبکه wifi متصل شوند
• Deny: در این روش دیوایس هایی که مک آدرس آنها را به روتر می دهیم اجازه اتصال به شبکه wifi را ندارند و سایر دیوایس ها می توانند به شبکه wifi متصل شوند

برای مثال اگر میخواهید فقط دیوایس های موردنظر خودتان به شبکه wifi متصل شوند مراحل زیر را انجام دهید:

ابتدا تمامی دیوایس های موردنظر را به شبکه wifi متصل کنید

سپس طبق شکل زیر به تب Wireless→Wireless Statistics رفته و مک آدرس این دیوایس ها را در یک فایل تکست ذخیره کنید.

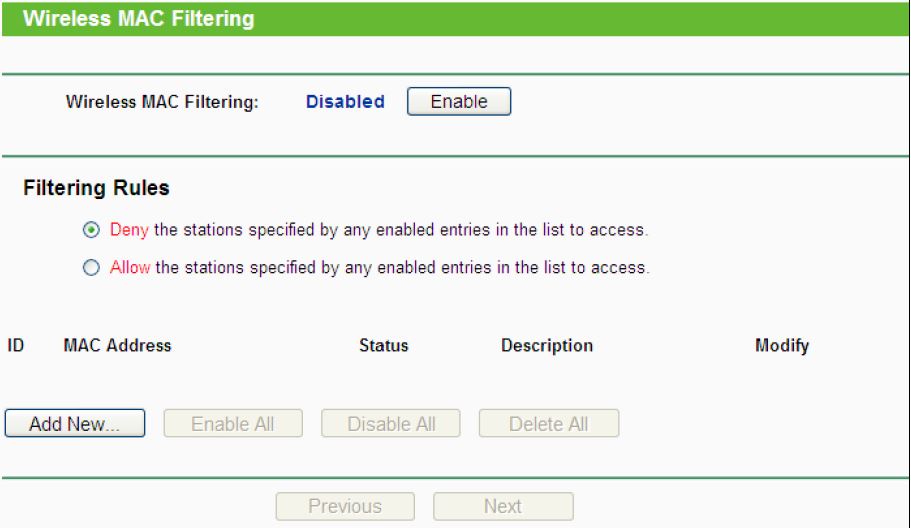

حال به تب Wireless→Wireless MAC Filtering رفته و Enable را بزنید

مک فیلترینگ

سپس گزینه Allow را انتخاب کنید و در پایین صفحه Add New را زده و در صفحه باز شده مک آدرس اولین دیوایس را وارد کنید. در قسمت Description نیز میتوانید یک توضیح مختصر یا اسم دیوایسی که مک آدرس آن را زده اید بنویسید

در پایان Save  را بزنید

مک آدرس تمامی دیوایس های مورد نظرتان را به همین شیوه وارد کنید

در نهایت بر روی گزینه Enable All کلیک کنید.

طبق سناریو فوق فقط ۳ دیوایسی که مشاهده میکنید اجازه اتصال به شبکه wifi را دارند

نکته : در صورتی که خواستید دسترسی به wifi برای تمامی افراد آزاد شود باید Wireless MAC Filtering را Disable کنید.
